こんにちはけーすけchannelブログです。

今回はミライースの室内ヒューズボックスの早見表作りしました✏️

一覧で常時電源とアクセサリー電源とイグニッション電源もわかるようにしているので、作業前に対応した電源取り出しヒューズを買うとすぐに開始できます。

車のグレードによって装備されているパーツが違う場合があります。

例えばエアコンマニュアルエアコンとオートエアコンがあると思います。

これはオートエアコンの制御用ヒューズです。

実際にこのミライースはマニュアルエアコンの車なのでヒューズ自体が取り付いていません。

他にもリアワイパーやフォグランプなどが当たりますね。

これらの装備がついていないグレードには必要ないヒューズのでここから電源を取り出すのが影響が少ないと思われます。

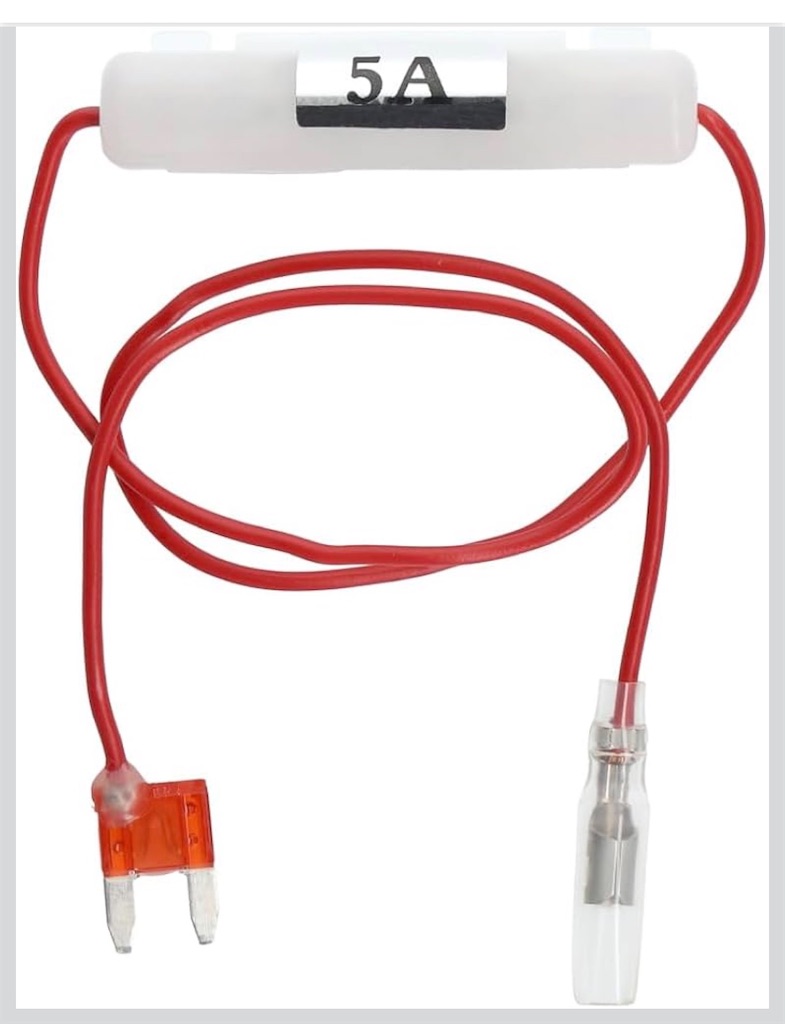

⭐️ エーモン(amon) ミニ平型ヒューズ電源 10A→5A取り出しヒューズボックスから電源が取り出せる 4846 販売ルート限定品

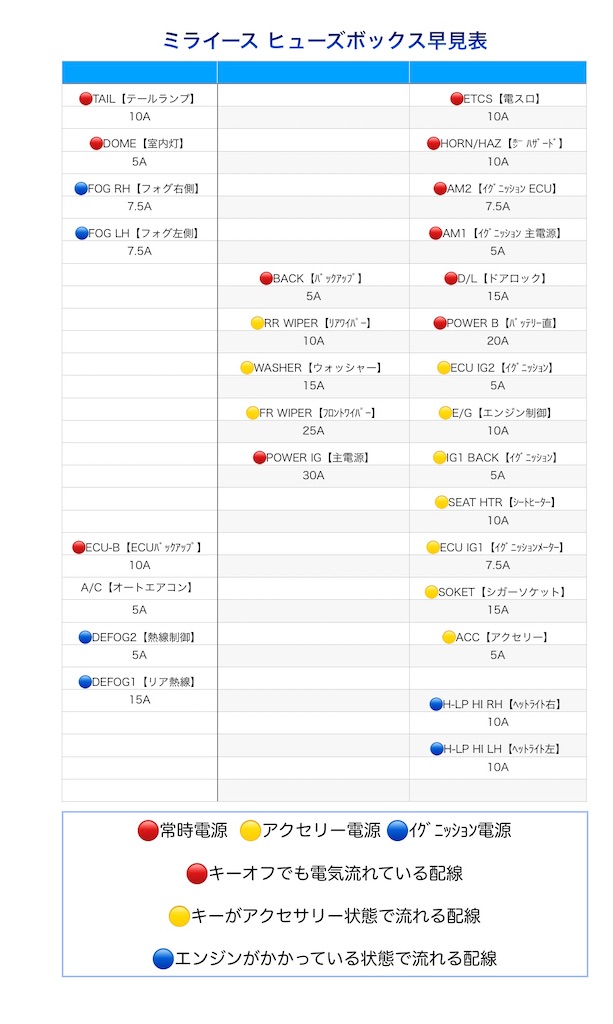

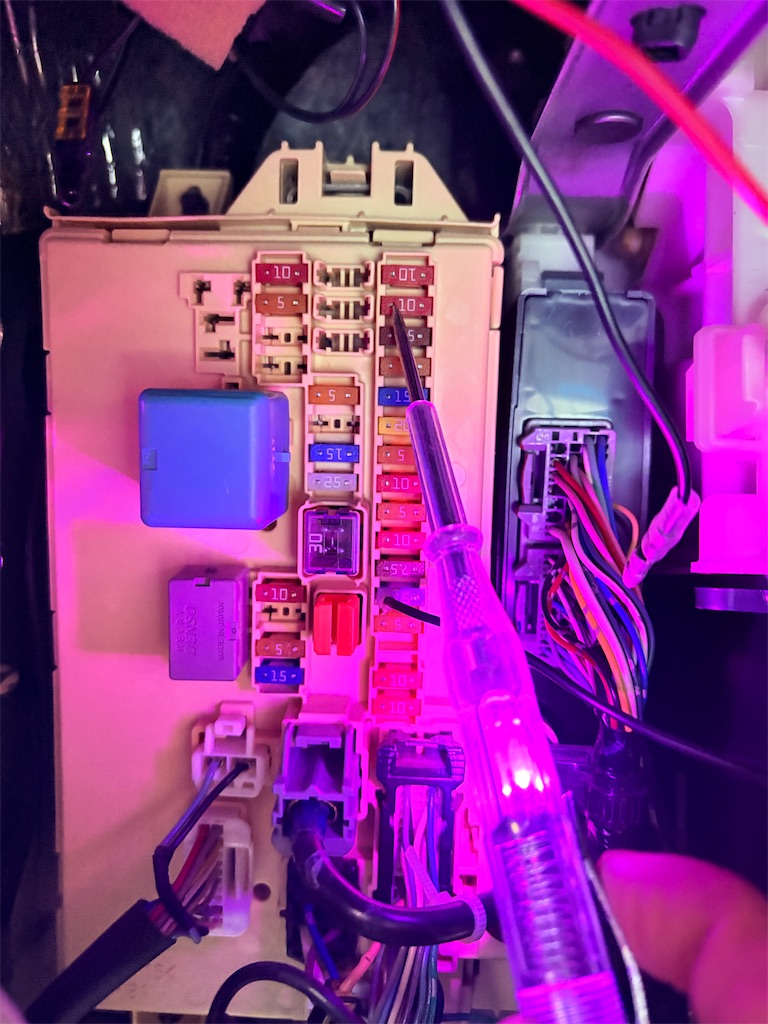

ミライースLA300Sの室内ヒューズボックス

例えば、左上のテールランプのヒューズは常時電源の10アンペアになります。

ドライブレコーダーを取り付ける際に停車時も録画するようにするのであれば、常時電源から取る必要があります。

逆に運転中だけ録画したい場合はアクセサリー電源でも問題ありません。

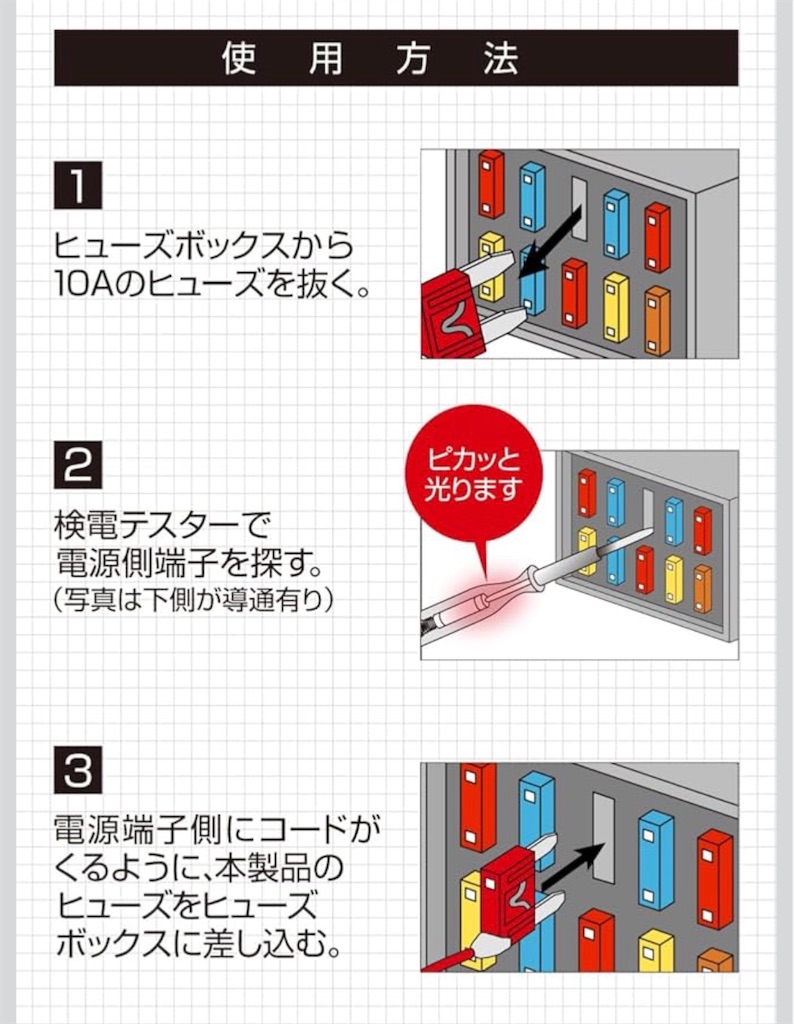

⚠️差し込む際に向きがあります！間違わない様にしましょう

※エーモンさんから引用

⚠️ヒューズボックスから電源を取る際に注意してほしいのは、主電源やECUに直結する部分からのヒューズからは電源を取り出ししないようにしましょう。

何かあってショートしときにエンジンそのものが影響がある箇所です。

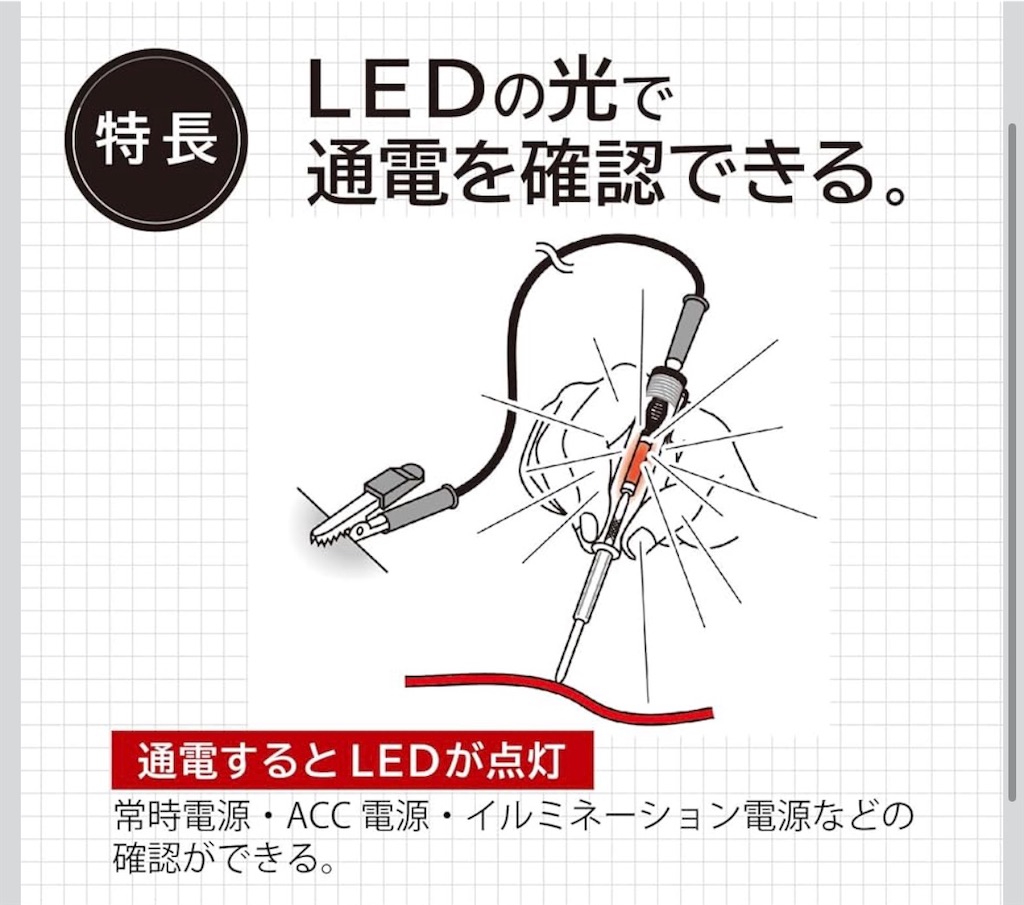

検電テスターもあると電気系カスタムは役立ちます。

⭐️エーモン(amon) 検電テスター(LED光タイプ) DC6V~DC24V 通電確認など電装品の取り付け作業時に 4932 販売ルート限定品

ありがとうございました。
